实验室通风系统
  • 所属分类:实验室系统工程
  • 发布日期:2020-08-10 15:53:43
  • 我要询价
    • 产品详情

      实验室通风系统工程是借助换气稀释或通风排除等手段,控制空气污染的传播与危害,是实现室内外空气环境质量保障的一种建筑环境控制技术。

      通风系统就是实现通风这一功能,包括进风口、排风口、送风管道、风机、降温及采暖、过滤器、控制系统以及其他附属设备在内的一整套装置。实验室通风工程中一般采用机械通风为主,主要借助通风动力装置及全面通风、局部通风设备,列如:通风柜、原子吸收罩、万向排气罩等进行排风。

    实验室通风系统

      一、实验室通风系统设计要点

      选用适宜的实验室通风柜:如果通风柜排风量,柜内气流组织差的通风柜,通风柜调节门进风口面风速不均匀,易泄漏有害气体;柜内有涡流区,造成柜内有害气体浓度积聚,排风效果不好,对操作人员安全造成威胁。

      实验室气流组织,送、排风控制阀设置:有人操作时,通风柜调节门进风面风速始终为0.5m/s±20%。无人操作时为0.3m/s。在通风柜调节门关闭时,应保证通风柜保持适当的最小排风量,一般为额定风量的20%,通风柜下部有试剂柜时,试剂柜排风量约75m3/h。实验室内万向排风罩排风汇总管装定风量阀,保证万向排风罩排风量。

      合理确定实验室送、排风系统最大风量:实验室排风系统排风机宜采取调频控制,保持排风系统干管最远点静压恒定。使排风机风量与系统排风量相一致。减少排风机耗电量,维持排风系统风管压力恒定,提高排风管风量控制阀精度。同时,实验室送风系统空调机组送风机也宜采取调频控制,送风量应与实验室排风系统排风量相一致。

      实验室送、排风系统控制阀选择及控制系统:用于实验室送、排风系统的变风量、定风量控制阀类型有蠂阀、文丘里阀等,品牌很多,控制系统工作原理各不相同,风量阀反应速度、控制精度、风量可调节比、可靠性、初投资、维护费用差别较大。这里以数字式文丘里风量控制阀为例,说明风量控制阀选型要求。

      节能:实验室空调通风系统,通常为直流风。实验室通风柜,大部分时间为无人操作或调节门关闭状态,采用高性能的送、排风风量控制阀,根据实验室各通风柜运行状态不同,始终以最小风量满足通风柜排风要求,送风量也始终保持最小值,在保证实验室安全的前提下,节省实验室送风空调系统能耗。

      二、实验室通风设备

      通风柜:主要有木制、钢制、全钢三种规格,主要尺寸宽度为1200mm、1500mm、1800mm,深度为800mm,高度为2350mm或者2500mm。

      通风柜的主要结构为:通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料;

      台面及衬板:耐腐蚀、耐酸碱、耐高温的各种材质,如Compact、Epoxy等,进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末;

      活动拉门:装在柜体表面上的透明玻璃,使用户远离有害的化学物质和气体,同时使有害气体通向通风柜的内部管道;

      导流板:控制气流经通风柜时的形状,减少空气流入通风柜时产生的由于方式不定造成的回流或涡流,提高使用效率(会对噪声及静压产生影响);

      集流环:位于通风柜的顶部,将通风柜的气体导向风排放(对通风柜的效率和噪声有着重要的影响);

      调风阀:通风柜的附属部件,来调节通风柜的排气量以及最佳表面风速;

      水龙、考克水杯等配件。

      万向排烟罩:主要为PP材质,规格Φ500mm;

      原子吸收罩:主要为304不锈钢材质,常规规格为400mm×400mm×Hmm(高度根据吊顶高度来定);

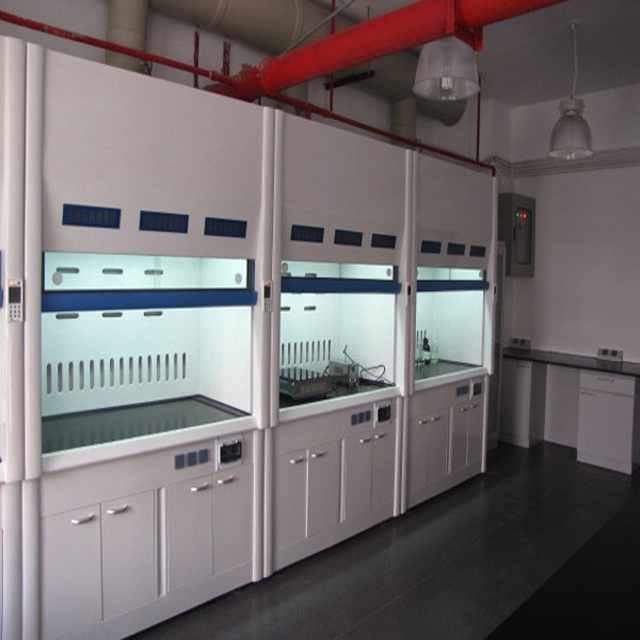

    通风柜

      三、实验室的通风方式

      (一) 局部通风

      局部通风是有害物质产生后就近排出,能以较少的风量排走大量的有害物质,能量省且效果好,能够改善现有的实验室条件,经济且可行。包括:通风柜通风、桌面式通风柜通风、生物安全柜通风、原子吸收罩通风、万向排气罩通风、不锈钢排气罩通风、排风试剂柜通风、排风药品柜及其他实验室排风的仪器设备通风。

      (二) 全室通风

      对整个房间进行通风换气,用送入室内的新鲜空气将房间里的有害气体浓度稀释到卫生标准的允许范围之内,同时,将室内污染的空气直接或经过净化处理后排放至室外大气中。包括:自然通风、机械通风。
