实验室装修设计方案要留意哪些方面

发表时间:2020-10-06 14:56:08

  实验室建设是一个系统工程,涉及时间长,预算限制,场地限制,地理位置,气候特征等诸多因素。 它需要系统的闭环思维和理念。 俗话说“磨刀不误砍材工”,实验室建设需要在实验室设计阶段就预先做好基础,以免出现在装修阶段,验收阶段,使用阶段, 甚至是后期的维护阶段各种各样令人头疼的后遗症 我相信许多实验室管理人员也经历过类似的失败经历。

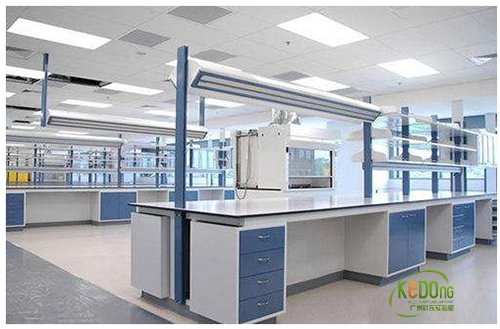

实验室设计平面图

  那么一个好的实验室设计方案应该关注哪些因素呢?

  第一、实验室平面布局设计

  实验室布局设计是根据实验室的性质,实验室的目标定位,实验室的功能要求,实验类型和实验工艺流程等因素,根据国家有关标准对现有实验室现场进行科学合理的、功能差异化和布局。

  实验室平面设计要求实验室设计师必须熟悉我国的建筑装饰知识,实验室的相关标准和规格,并熟悉实验室的实验过程设计。

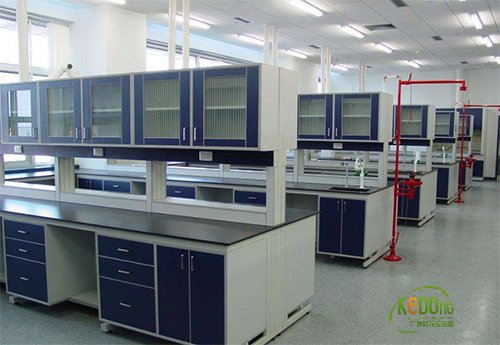

实验室仪器

  第二、实验室面积及仪器摆放

  在进行实验室设计之前,应根据实验过程确定仪器的类型,数量,规格,尺寸,电压,功率和其他参数以及放置位置。 设计人员应设计仪器的电源,给排水,供气,纯净水和排气管接口。 根据仪器的数量和位置,确定每个区域所需的面积,并划分有效空间。 放置仪器不仅应便于工作,还应考虑地面的承载能力。

  第三、通风系统设计

  实验室通风系统设计是实验室设计中最重要的部分,也是实验室建设成败的关键因素。 实验室通风系统的设计包括排气系统和补风系统。

  实验室通风系统的设计应根据《采暖通风与空气调 节设计规范》GB50019-2003,《民用建筑供暖通风空气调节设计规范》GB50736-2012等规范,排风系统则需要通过实际实验室所需排风风量、管道长度、管道走向以及现场实际情况,依据流体力学进行综合的分析计算,科学合理的设计排风系统,进而达到设计上实验室的安全、舒适、节能等目的。

实验室通风系统设计

  第四、电气工程设计

  实验室电气工程设计包含强弱电两方面。强电方面主要包含仪器用电、照明插座等,弱电包含:网络、数据通信、广播、视频监控等等。

  强电设计应根据各仪器设备功率汇总,按功能间、楼层、整栋大楼一级一级的进行统计,依据电气工程学相关知识进行配电系统的设计。每个仪器间单独设置房间终端配电箱,且主要仪器需要单独留出一个回路,不能与房间照明或其他插座串联,这样主要是满足仪器设备的使用和维护要求。楼层配电箱应安置在专用的配电房,设置门锁,需专人管理。

  实验室应配备UPS(不间断电源)为实验室主要设备提供保护。根据实验室设备用电参数,确定不间断电源功率及电流参数,应注意不间断电源的选择应为实验室发展预留足够空间,考虑未来一段时间实验室添置仪器设备的可能性及计划购置仪器的参数,然后充分预留配电负荷。

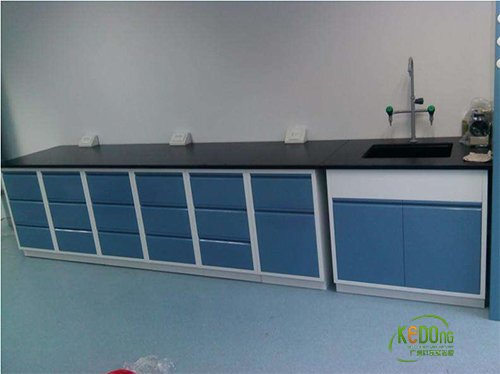

实验室给排水设计

  第五、给排水设计

  实验室给排水包含自来水和纯水。因为实验室的给排水最好的方式都是采用暗装,所以设计如果有遗漏的话将会给后期的实验室管理带来很大的不便和烦恼。

  普通自来水一般而言,实验室给水管道选用优质的U-PVC管道,主管可以选用6′,支管可以选用4′;排水管选用优质的PPR管道,一般选择φ50或φ75,特殊情况可以选用φ110的。

  纯净水,根据所有设备满负荷运行所需纯水水量及等级确定合适制水设备,所选设备水处理能力也应预留足够空间。

  第六、实验室温度、湿度要求 (空调系统)

  实验室的温湿度应根据实验要求设计,普通的理化室采用普通的分体空调或多联机即可。对于精密仪器室对温湿度有一定的要求,比如ICP、ICP-MS等。另有一些特殊的如纤维检验、纸品检测、纺织面料等对温湿度都有更高的要求。设计师在设计这样的实验室是需要依据标准针对性的选材。

  纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定,温度20±1 ℃,相对湿度65%±2%;纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定,温度23±1℃,相对湿度50%±2%。除了常规温湿度的恒温恒湿实验室,还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。

  第七、照度及噪音控制设计

  根据生物安全实验室建筑技术规范要求BSL-2实验室照度不低于300Lux,噪声不超过68dB6。实验室内装修前,向施工方提出了实验室的照度要求,建成后又进行了照度检测,机房照度约为285-319lux,核心工作区照度约为375-384lux,基本符合BSL-2实验室建设标准。采取水电独立等措施后实验室环境噪音明显减小,尤其是在相对独立的核心工作区测定分贝数与普通诊室基本相同。

  第八、净化及净化等级

  实验室建设前应根据微生物和生物医学实验室生物安全通用准则、GB19489-2008实验室生物安全通用要求、病原微生物实验室生物安全管理条例(国务院424号令)进行生物安全评估,确定实验室是否需要净化以及净化等级〔2-4〕。

  实际设计中实验室各项指标完全符合BSL-2实验室要求,包括明确标识、独立更衣室、独立库房,配备了洗眼器、高压蒸汽灭菌器及应急工具。此外还在设计中参考了BSL-3实验室建设的部分要求。楼层高度不小于2.6m,实验室内通道净宽不小于1.5m,门宽度不小于1m,同时门的高度与宽度应方便实验室内仪器运输,建成后实验室门禁系统、换气频率、温湿度控制等部分指标达到了BSL-3级实验室水平。

  综上所述,实验室建设是一项系统工程,与商业或办公环境的总体设计和建设不同。 它需要专业的团队来系统地工作,并制定细致的施工方案。 广州科东实验室家具生产定制,无尘实验室装修设计,无菌室装修设计安装工程,十年经营,诚信服务! 质量保证!
